本試驗機專用于預應力夾具、錨具的靜載錨固性能測試，可以檢測鋼絞線錨具組裝件靜載錨固效率系數及達到實測極限拉力時的總應變，該試驗機主要應用于夾具、錨具生產企業、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。本試驗機依據Q/01JSJ050-2009《靜載錨固試驗機》。
品牌：久濱
3700mm×850mm×800mm
型號：JB-4000、JB-5000、JB-6500
名稱：微機靜載鋼絞線錨固試驗機
一、主要用途與適用范圍：
本試驗機專用于預應力夾具、錨具的靜載錨固性能測試，可以檢測鋼絞線錨具組裝件靜載錨固效率系數及達到實測極限拉力時的總應變，該試驗機主要應用于夾具、錨具生產企業、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。本試驗機依據Q/01JSJ050-2009《靜載錨固試驗機》。
二、性能特點：
該機為機械、電氣、液壓、計算機一體化產品，主機采用液壓加載方式對錨具組件施加試驗力、試驗力大小由傳感器測量、測控卡進行數據采集、計算機屏幕顯示試驗力和試驗曲線。該機可以嚴格按照國家標準GB/T14370-2007 《預應力用錨具、夾具和連接器》、JT329.1-1997 《公路橋梁預應力鋼絞線用YM錨具、連接器規格系列》、JT329.2-1997 《公路橋梁預應力鋼絞線用錨具、連接器試驗方法和檢驗規則》中相關規定對錨具、夾具進行質量檢測。電氣測量與軟件數據處理部分均采用了當代先進技術，具有較高的技術水平，產品性能穩定、可靠。
三、技術參數：
試驗力測量：
型號規格
JB-4000
JB-5000
JB-6500
zuì大試驗力
4000KN
5000KN
6500kN
試驗力準確度
在測量范圍內，示值的±1%
位移傳感器
0-300mm
示值精度
±1%
活塞行程
200mm
活塞位移測量范圍
200mm
拉伸距離（不含活塞行程）
3400mm
活塞位移測量準確度
小于10mm時,絕對誤差小于±0.5mm
大于10mm時，示值相對誤差小于±1%
標配試驗墊板規格
YM15系列圓錨：1、3、4、5、7、9、 12、14、16孔錨具，標準配置5、7孔
YMB15系列扁錨：2、3、4、5孔錨具，標準配置5孔。
主機外形尺寸
（不包括活塞行程）
主機質量
約6000kg
電源總功率
6.5kW， 三相四線380V
zuì大試驗力按照1、2、5、10四檔衰減，試驗力準確度自每檔滿量程的20%為 示值的±1%。
位移測量系統：
位移測量的分辨率為0. 1mm。
變形測量系統：
用活塞位移替代試樣變形計算實測極限拉力時的總應變，用卡尺測量鋼絞線的內縮量以及夾片位移。
控制與顯示系統：
由PC機、顯示與數據處理軟件、多功能測量卡和打印機構成試驗機的數據處理系統。
工作條件：
1、在室溫10oC～35℃范圍內；
2、相對濕度≤80%；
3、周圍無震動、無腐蝕性介質無較強電磁場干擾的環境中；
4、電源電壓的變化在額定電壓的±10%以內；
四、結構特征與工作原理：

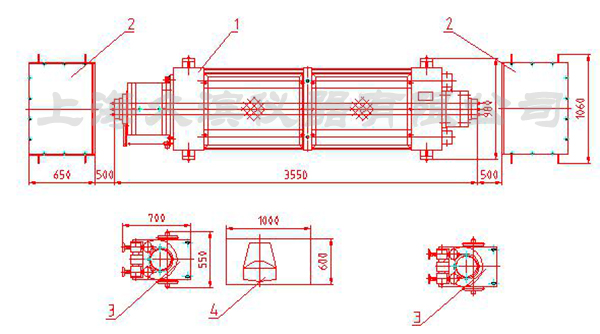

1、圖1為試驗機整機外觀示意圖。該機由主機部分、測量控制系統、液壓張拉設備及防護裝置組成。
